📗Indholdsfortegnelse:
- ✅ Til opgaven skal du bruge
- 📀 Opsætning
- 🔌 Tilslutning af PCB
- 📂 Firmware Filer
- 🔓 Unlock Zigbee Modul
- ⚡️ Flashing – GUI
- ⚡️ Flashing – CMD
- 💾 Dump Flash – CMD
- ⛑ Typiske Fejl
- 📄 Changelog
- 📄 Kreditering/Kildeangivelse
- 📄 Ansvarsfraskrivelse
✅ Til opgaven skal du bruge:
- FUGA print(PCB), med påmonteret Zigbee modul. Alle print kan bruges, hvor der er fremført de 7 eller 6 programmerings indgange. Eller direkte på ZigBee modul.
- En pc med Windows 10. – Link
- SEGGER J-LINK V9 Clone(Kina). – Link
- Fem stk. Dupont jumper wire. Der skal bruges hanstik mod printet, og hunstik mod J-LINK. For at lette af- og påmonteringen på printet, har jeg samlet mine i en “blok” som disse
Blok til Nye – FUGA PCB
Blok til Gammelt – FUGA PCB
Jeg tager udgangspunkt i at man er bekendt med anvendelse af Windows og denne er sat op med Windows 10
📀 Opsætning:
| Step – 1 |
| Download J-link fra Sagger’s webside Link Download J-link ved at klikke på 64-bit Installer under Windows  |

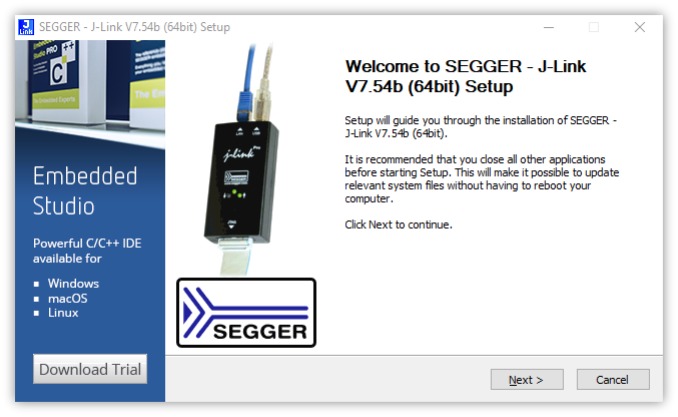

| Step – 2 |
Åben JLink_Windows_V754b_x86_64.exe og klik Next |
| Step – 3 |
Tag en kop kaffe imens du venter 🙂 |
| Step – 4 |
Hvis du ser det her vindue, skal du klik Ok |
| Step – 5 |
Nu er vi færdige med at installer J-link, klik Finish |
| Step – 6 |
Nu skal vi download Simplicity Commander (Windows) Klik her |
| Step – 7 |
Åben den download .zip fil |
| Step – 8 |
Kopier nu Simplicity Commander mappen |
| Step – 9 |
og sæt ind i roden af C:/ drevet |
Nu er vi klar til at tilslutte til pcb
🔌Tilslutning af PCB:
HUSK AT FJERNE BATTERIET INDEN TILSLUTNING
Her er fire måder at tilslutte dit pcb på
| 1. SEGGER J-Link – SWD forbindelser – IKEA Zigbee ( MGM210L ) – LK Kontakt – PCB |
 |
| 2. SEGGER J-Link – SWD forbindelser – IKEA Zigbee ( MGM210L ) – PCB |
 |
| 3. SEGGER J-Link – SWD forbindelser – IKEA Zigbee ( ICC-1 & ICC-A-1 ) – LK Kontakt – PCB |
 |
| 4. SEGGER J-Link – SWD forbindelser – IKEA Zigbee ( ICC-1 & ICC-A-1 ) – PCB |
 |
Nu er pcb forbundet til J-Link Boxen, og vi er klar til at sætte usb stik fra j-link i pc’en og flashe
📂 Firmware Filer:
 | IKEA Trådfri – SYMFONISK sound remote 2 – E2123 💾 Download – Version: 1.0.32 Kompatibel med – MGM210L – Module |
 | IKEA Trådfri – ( Styrbar ) Remote Control N2 – E2002 Kompatibel med – MGM210L – Module |
 | IKEA Trådfri – ( Hockeypuck ) Remote Control – E1524 💾 Download – Version: 2.3.014 Kompatibel med – ICC-1 & ICC-A-1 – Module |
🔓 Unlock Zigbee Modul:
Ikea er begyndte på at låse deres Zigbee moduler så før man kan flash ny firmware til dem skal man lige unlock dem 😀
Åben Kommandoprompt (CMD)
cd c:\Simplicity Commander commander device lock -d MGM210L022JNF2 --debug disable commander device unlock -d MGM210L022JNF2
Nu Skulle du være klar til at Flash
⚡️ Flashing – GUI:
| Step – 1 |
Nu: Åben mappen Simplicity Commander på C:/ drevet |

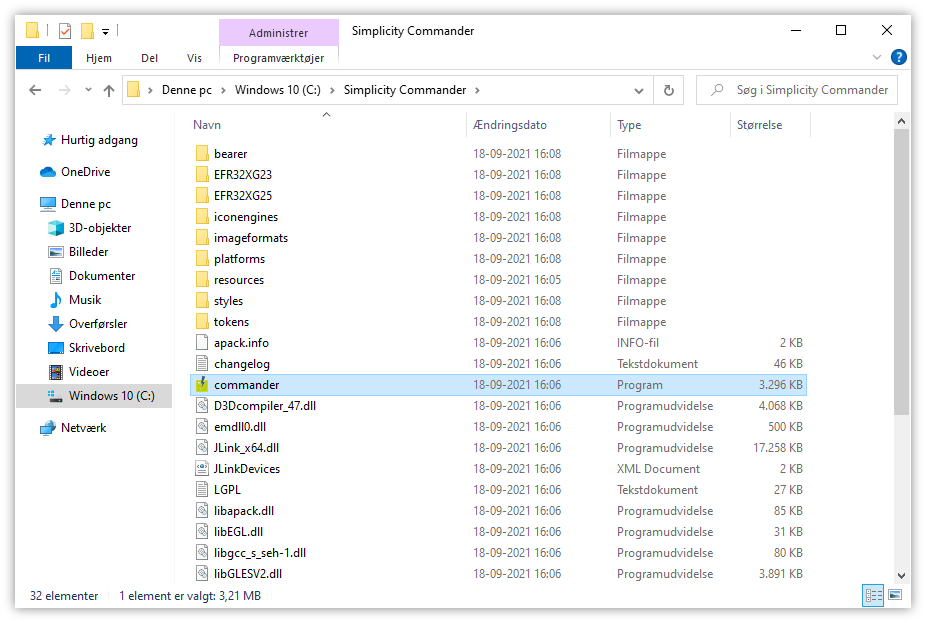

| Step – 2 |
Nu: åben commander.exe |
| Step – 3 |
så er Simplicity Commander oppe at køre. Det er klar til at tilslutte j-link boxen |
| Step – 4 |
Klik på Select Kit… og du vil nu kunne se dit serienummer på din J-link boxen. Klik på det |
| Step – 5 |
Nu er du tilsluttet og klar til at se device info og flash |
| Step – 6 |
Klik på Device Info – her ser vi info på den tilsluttet chip |
| Step – 7 |
Klik på Flash og du vil nu kunne flashe din chip |
| Step – 8 |
| Klik på Browse… og find de filer du downloadede tidligere og find den fil der slutter med mainflash.bin – Flash start address: 00000000  |
| Step – 9 |
Klik på Flash og den vil starte med at skrive mainflash.bin til chippen |
| Step – 10 |
| Klik på Browse… igen og find de filer du downloadede tidligere og finde den fil der slutter med userdata.bin – Flash start address: 0FE00000  |

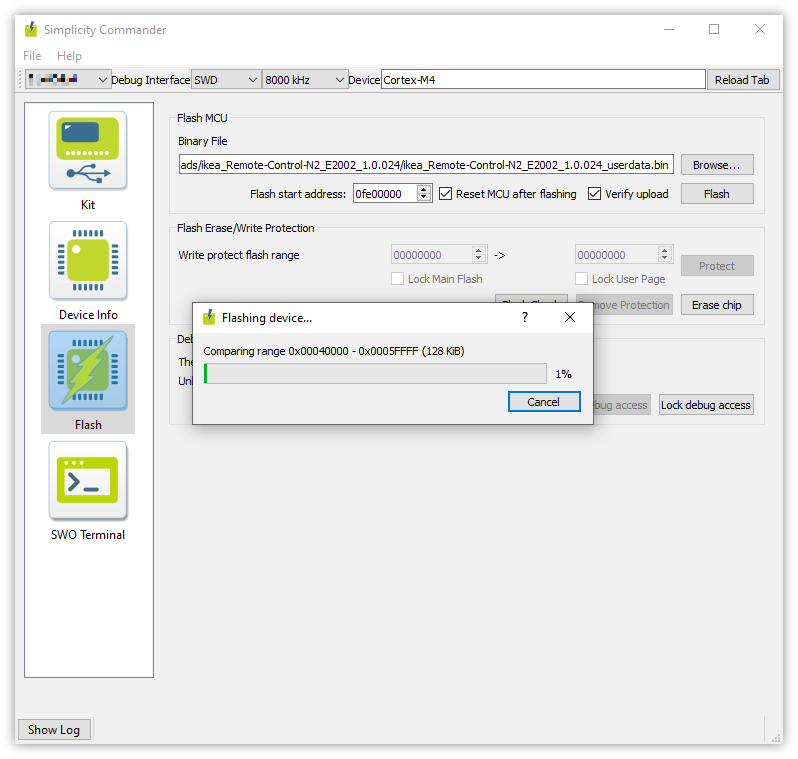

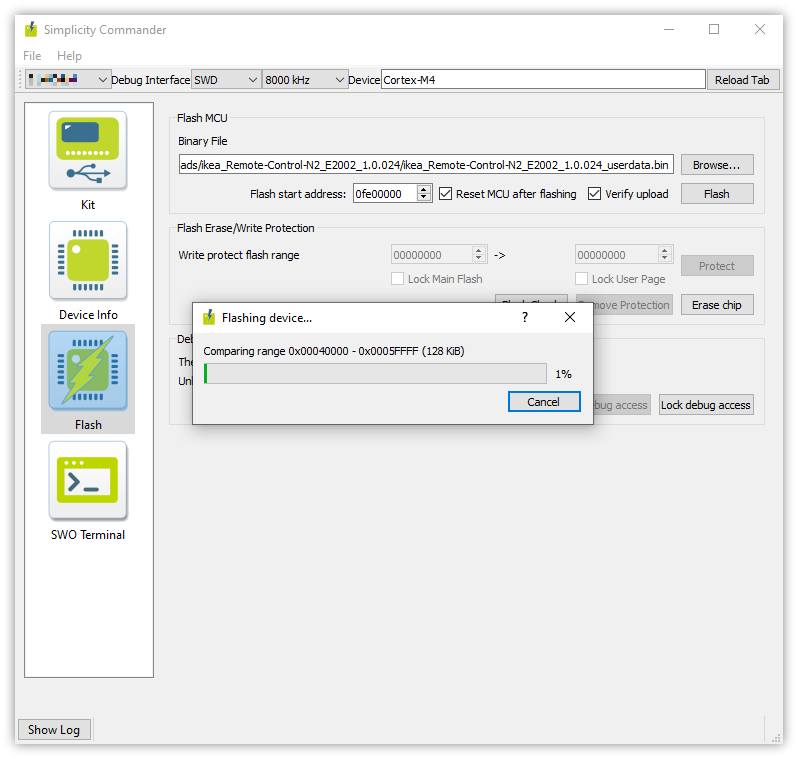

| Step – 11 |
Klik på Flash og den vil starte med at skrive userdata.bin til chippen |
Du har nu flashet dit zigbee modul og kan lukke Simplicity Commander og tage usb-stik til J-Link boxen ud
⚡️Flashing – CMD
Åben Kommandoprompt (CMD)
cd c:\Simplicity Commander commander flash -d MGM210L022JNF2 IKEA_TRADFRI_SYMFONISK_sound_remote_2_E2123_1.0.35_mainflash_userdata.s37
Du har nu flashet dit zigbee modul og kan lukke Kommandoprompt (CMD) og tage usb-stik til J-Link boxen ud
💾 Dump Flash – CMD
Åben Kommandoprompt (CMD)
Bin – Filer
cd c:\Simplicity Commander commander readmem -d MGM210L022JNF2 --region @mainflash -o IKEA_TRADFRI_mainflash.bin commander readmem -d MGM210L022JNF2 --region @userdata -o IKEA_TRADFRI_userdata.bin
s37 – filer
cd c:\Simplicity Commander commander readmem -d MGM210L022JNF2 --region @mainflash -o IKEA_TRADFRI_mainflash.s37 commander readmem -d MGM210L022JNF2 --region @userdata -o IKEA_TRADFRI_userdata.s37
Du har nu flashet dit zigbee modul og kan lukke Kommandoprompt (CMD) og tage usb-stik til J-Link boxen ud
⛑ Typiske Fejl:
- Dårligt USB-kabel
📄 Changelog:
- Version – 1.0
– Frigivet - Version – 1.1
– Tilføjet: SYMFONISK sound remote 2 – 1.0.32 – Firmware
– Tilføjet: SYMFONISK sound remote 2 – 1.0.35 – Firmware
– Tilføjet: Unlock Zigbee modul til Guide
📄 Kreditering/Kildeangivelse:
📄 Ansvarsfraskrivelse:
Denne artikel og dens indhold er ikke tilknyttet IKEA of Sweden AB.
Formålet med dette projekt er at lære og forbedre ved hjælp af reverse engineering teknikker. Brugen af disse oplysninger er på eget ansvar.
